Dell R-series 13th generation and older
Opgradering eller udskiftning af et bundkort i en server kan være en skræmmende opgave, især for Dells nyere R-serie Generation 13 og derover. I modsætning til tidligere modeller forenkler Generation 13 processen. Her er en trin-for-trin guide, der hjælper dig med at udskifte bundkortet og opdatere service taggen med succes.
Læs også: Sådan udskifter du bundkort og skifter servicemærke på Dell R-series 12. generation og ældre
Step 1: Forbered din server
Før du begynder, skal du sørge for, at din server er slukket og frakoblet fra alle strømkilder. Dette er afgørende for at undgå elektriske skader eller personskader.

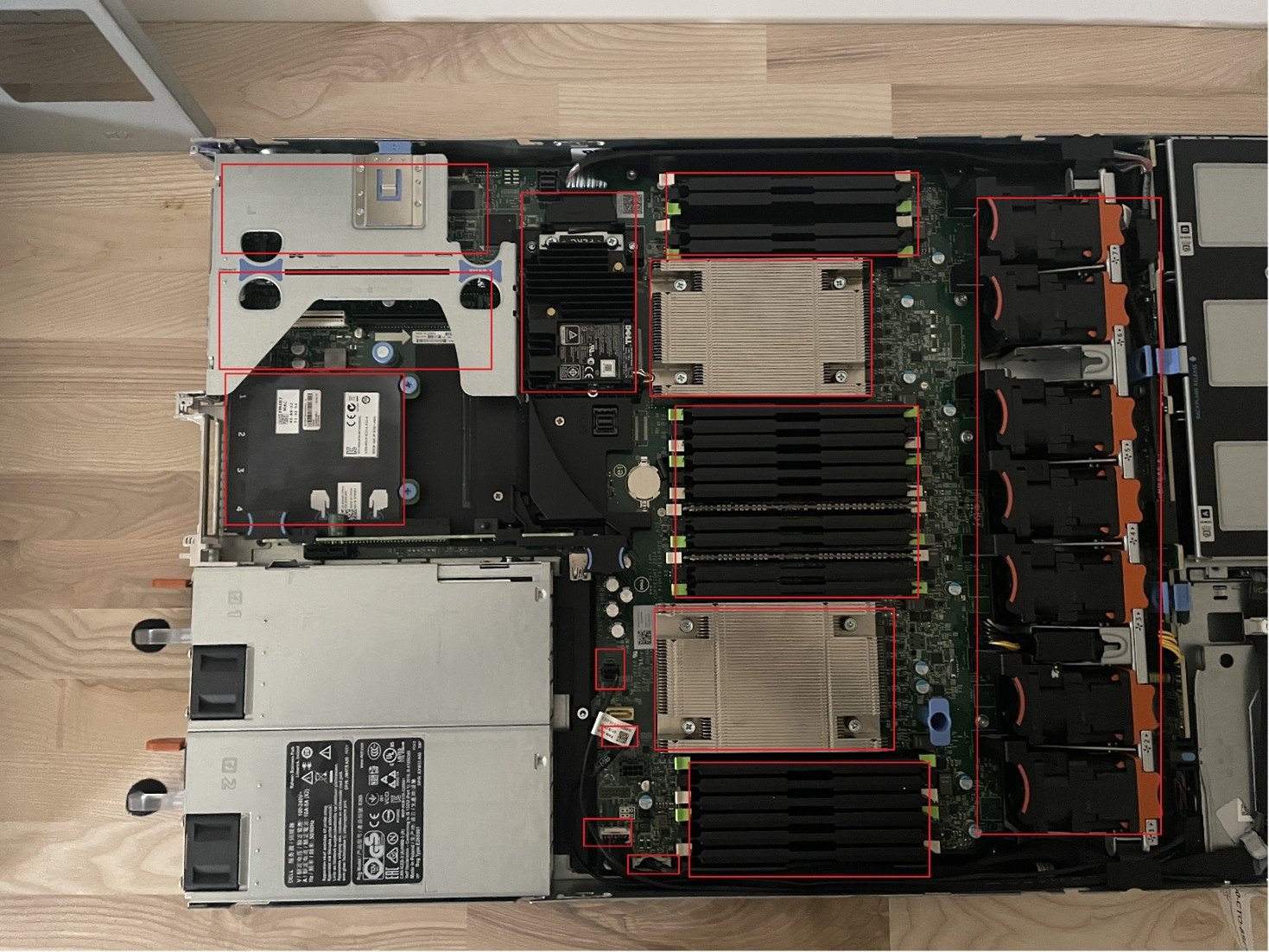

Komponenter, der skal fjernes
Du skal omhyggeligt fjerne følgende komponenter fra din server:
- CPU'er: Håndter disse sarte dele forsigtigt.
- Hukommelsesmoduler: Opbevares i et statisk-frit miljø.
- Fans: Hold styr på, hvor hver ventilator var placeret.
- RAID-controller: Dokumenter kabelforbindelserne for at geninstallere korrekt.
- Netværksdatterkort (NDC): Fjernes og sættes til side.
- I/O-kort: Noter hver korts placering og orientering.
- Kabler: Mærk dem for at sikre korrekt genforbindelse.
- Strømforsyningsenheder (PSU):: Fjernes efter alle andre komponenter.
Step 2: Fjern det gamle bundkort
Når alle komponenter er fjernet, kan du nu sikkert trække det gamle bundkort ud af serverchassiset. Vær opmærksom på eventuelle tilbageværende stik eller kabler.
Step 3: Installer det nye bundkort
Placer forsigtigt det nye bundkort i chassiset. Fastgør det med de medfølgende skruer, og sørg for ikke at stramme for meget.
Step 4: Genforbind komponenterne
Geninstaller alle de komponenter, du tidligere har fjernet. Henvis til dine etiketter og notater for at sikre, at hver del kommer tilbage korrekt, og at alle kabler er sikkert tilsluttet.
Step 5: Konfigurer bundkortet
Find PWRD_EN jumper på bundkortet. Til den indledende opsætning skal du indstille denne jumper til ben 4 og 6. Denne indstilling deaktiverer midlertidigt eventuelle eksisterende BIOS-adgangskoder og gør det muligt at ændre service tag.
Step 6: Opdater service tag
- Start/boot serveren:: Tænd for din server og tryk på F2 for at gå ind i BIOS-opsætningen under opstart.
- Modificer service tag: Naviger til "Service Tag Settings", som findes nederst i BIOS-menuen. Indtast den nye service tag her.
- Genstart og nulstil:: Gem dine ændringer og genstart serveren. Lad den gå forbi BIOS-skærmen, og sluk derefter for serveren.
Step 7: Nulstil jumperen
Efter opdatering af service taggen skal du huske at nulstille PWRD_EN jumper til dens oprindelige position (normalt ben 1 og 2).
Afsluttende steps
Genforbind din server til strøm og udfør en sidste opstart for at sikre, at alt fungerer korrekt. Kontroller, at den nye service tag vises korrekt under opstartsprocessen.
See our Dell Powerredge Servers her.

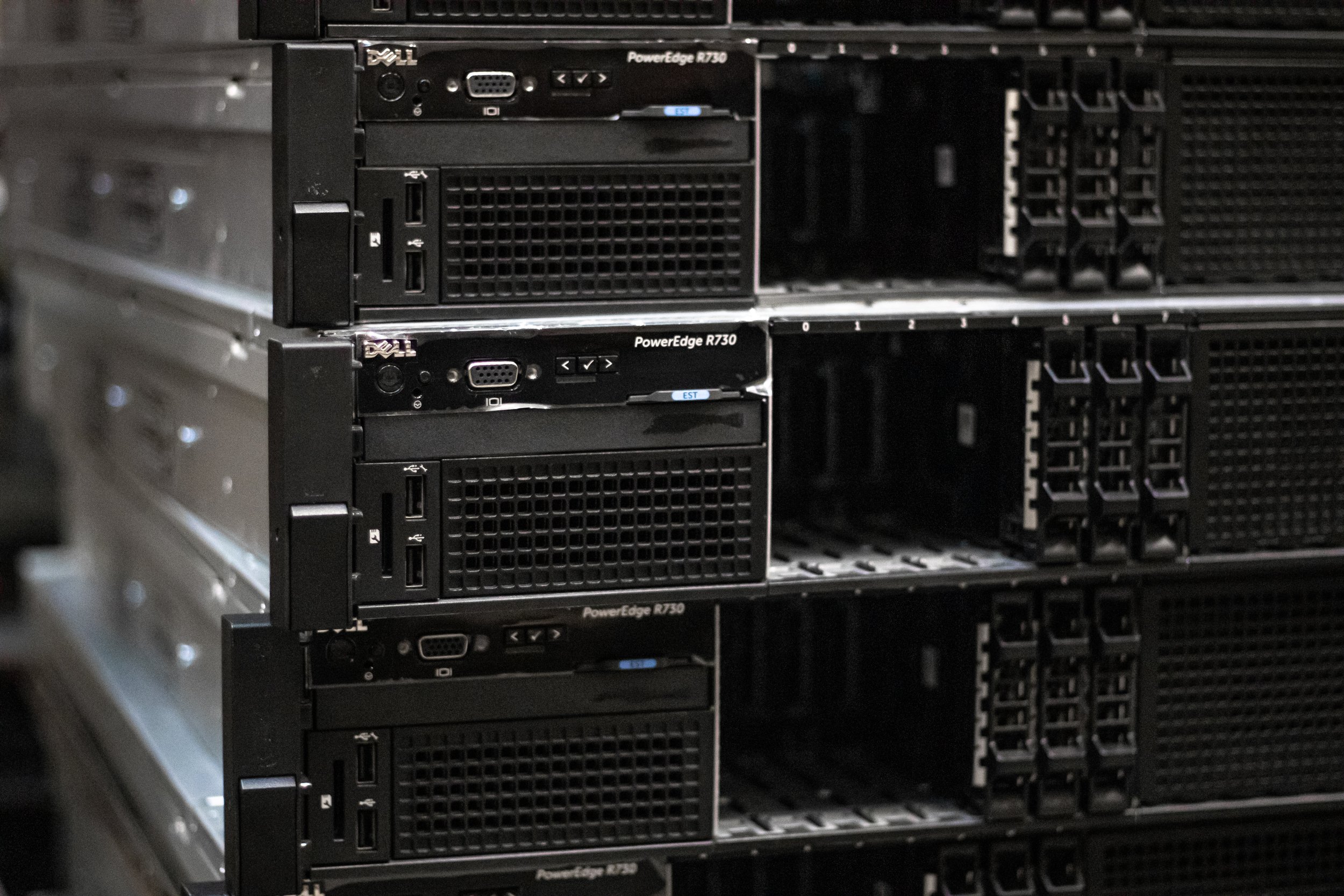

Dell R-seriens generation 13 servere
At skifte et bundkort og opdatere service taggen i Dell R-seriens generation 13-servere er ligetil med den rette forberedelse og opmærksomhed på detaljer. Håndter altid serverkomponenter med omhu og sørg for at være jordforbundet for at undgå statisk skade. Denne guide bør hjælpe dig med at håndtere hardwareopgraderinger eller udskiftninger i dit servermiljø uden problemer.
Husk, mens Dell angiver, at ændring af service tag på Generation 13 og op ikke understøttes, er metoden beskrevet her fundet effektiv til at omgå disse begrænsninger. Men fortsæt med forsigtighed og på egen risiko.
